UML类图

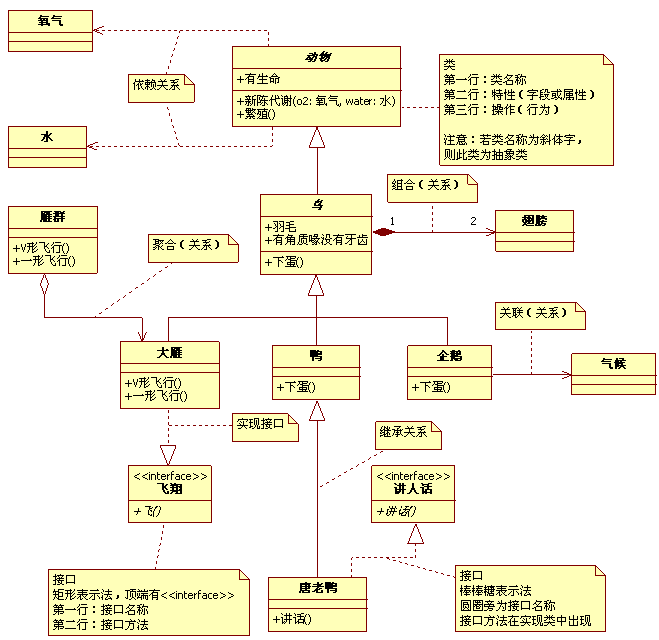

一个类分三层，第一层显示类的名称，如果是抽象类，则就用斜体显示。第二层是类的特性，通常就是字段和属性。第三层是类的操作，通常是方法或行为。下面是包含类图基本关系的例子。

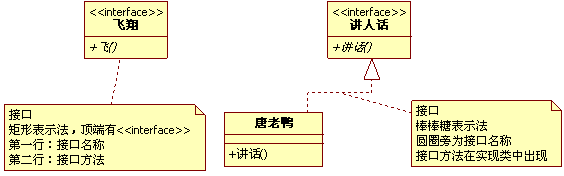

实现

类与方法接口

继承

类与抽象类

依赖

类A在方法内使用类B(使用关系)

依赖

public class Screwdriver {    //螺丝刀，作为人类的工具，是用来被人类使用的

}

public class Person{

    public void screw(){    //拧螺丝，需使用螺丝刀
		Screwdriver screwdriver = new Screwdriver();
    }
}

关联

类A在方法外使用类B(对等关系)，new类A必然会new类B，被关联类B以全局变量的形式出现在关联类A中。

关联

public class Company {   //公司
	private Employee emp ;  //一个公司雇员，公司与雇员之间就是一种关联关系。
}

public class Employee{

}

关联包含聚合和组合，出现关联关系需进一步考虑是否是聚合和组合关系。

聚合

集体与个体

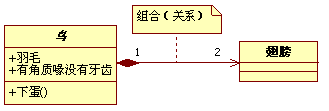

组合

部分与整体
